远传电阻压力表,工作原理.

来源:上海?#36828;?#21270;仪表作者:上海上仪
文章附图

            电阻远传压力表通过仪表内部的滑动电阻发送器把被测值以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制,?#36865;?#26412;仪表能够同?#26412;?#22320;指示压力(便于现场工艺检查)。本仪表还可以与膜片隔离器(隔离体)连接,制成电阻远传隔膜压力表,可测量腐蚀性较强、黏度大、易结晶介质的压力。电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。
      仪表由一个弹簧管压力表和一个滑线电阻式传感器组成,当被测压力变化时,弹簧管端产生位移,一方面通过传动系统使指针在度盘上指示相应压力,另一方面带动电刷在电阻上滑行,使被测压力值的变化转换为电阻值的变化,并传至二次仪表上指示相应的压力。
   仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿?#31181;?#20135;生偏转时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出一相应的读数值。同时,一次仪表也指示相应的压力值。
        电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等所组成.电阻远传压力表机械部分的作用与一般弹簧管压力表相同。由于电阻发送器系统设置在齿轮传动机构上,因此,当齿轮传动机构中的扇形齿?#31181;?#20135;生偏转时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出一次仪表相应的读数值。同时,一次仪表也指示出相应的压力值。

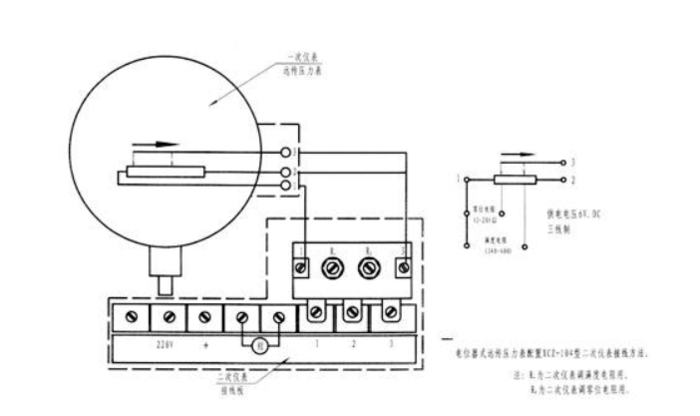

变送器是根据膜盒变化来转换为mA信号的。另附远传压力表接线图:
